管道内壁喷涂设备[空气雾化系列]


管道内壁喷涂设备[空气雾化系列]

管道内壁喷涂作为一种特殊的专业施工工艺,是指用专业的长杆内壁喷枪或内壁涂装器在管道内移动使管壁周围都被喷上液料。根据客户所用管道的内径、长度及材质等配套最适合的涂装设备,包含内壁涂装器或内壁喷枪以及液料输送泵和料管成套使用,液料输送泵将漆料输送到内壁喷枪或内壁涂装器,经过特殊的喷咀雾化,按用户情况,可选配手动人工喷涂或自动喷涂,自动喷涂时需配备自动化往复机,或其他自动控制设备。客户如需更详细的产品介绍请与我们的销售工程师联系,我们会给你更详细更专业的配置方案。

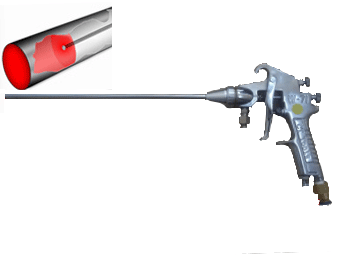

1.四周散开喷涂


套装型号

样式

适应管径

适应管长

适应液料

喷雾形状

雾化方式

系统中配套设备

GM-CQ-1H

手动

14~600mm

15米以下直管

粘度30秒以下

向四周散开

空气雾化

GM液料输送泵

GM-CQ-1A

自动

14~600mm

15米以下直管

粘度30秒以下

向四周散开

空气雾化

GM液料输送泵

CQ-2H

手动

3~8mm

6米以下

粘度30秒以下

锥形前喷

空气雾化

GM液料输送泵

CY46-CQ-3H

手动

14-600mm

15米以下直管

较高粘度液料

向四周散开

空气雾化

CY46液料输送泵

CY46-CQ-3A

自动

14~600mm

15米以下直管

较高粘度液料

向四周散开

空气雾化

CY46液料输送泵




CQ-1H



CQ-2H


CQ-2H


GM输送泵

GM输送泵


CY46输送泵

CY46输送泵

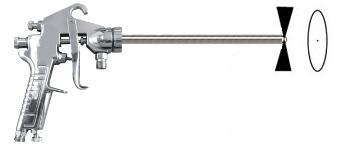

2.前锥形喷涂

套装型号

样式

适应管径

适应管长

适应液料

喷雾形状

雾化方式

系统中配套设备

GM-CQ-4H

手动

14~80mm

15米以下直管

粘度30秒以下

锥形前喷

空气雾化

GM液料输送泵

GM-CQ-4A

自动

14~80mm

15米以下直管

粘度30秒以下

锥形前喷

空气雾化

GM液料输送泵



CQ-4H


CQ-4

                      GM输送泵

                  GM输送泵


3.偏角喷涂

套装型号

样式

杆径

适应管长

适应液料

喷雾形状

雾化方式

系统中配套设备

GM-CQ-5H

手动

12mm

3米以下直管

粘度30秒以下

小扇面侧喷(角度可定做)

空气雾化

GM液料输送泵

GM-CQ-5A

自动

12mm

3米以下直管

粘度30秒以下

小扇面侧喷(角度可定做)

空气雾化

GM液料输送泵

CQ-5H

CQ-5H

                        GM输送泵

                   GM输送泵


4.施工效果

管内喷涂

喷涂效果

小管内防腐

小管道防腐

现场施工

现场施工
